Купить металлический кальций высокой чистоты со скидкой, сделанный в Китае. Harvest Enterprise является производителем и поставщиком металлического кальция высокой чистоты в Китае. Металлический кальций. Основная цель металлического кальция состоит в том, чтобы перерабатывать его в частицы металлического кальция, а затем изготавливать кальциево-железную проволоку или чисто кальциевую проволоку, которая, наконец, используется при рафинировании железа и сталь. Его роль заключается в десульфурации, раскислении и повышении текучести расплавленной стали, а также в содействии быстрому росту включений в расплавленной стали, обычно используемой для производства высококачественной стали. Металлический кальций используется в качестве дегидратирующего агента при производстве безводного спирта и используется в качестве десульфуризатора в нефтяной промышленности, используется для раскисления или десульфурации в металлургической промышленности. Однако соединения кальция имеют чрезвычайно широкое применение, особенно в строительной отрасли.
Купить со скидкой бесплатный образец металлического кальция высокой чистоты, сделанный в Китае. Harvest Enterprise является производителем и поставщиком металлического кальция высокой чистоты в Китае.
Часть первая: как сделать
1. Обжиг мрамора (CaCO3), обычно известного как кальцинированный белый, в негашеную известь (CaO);
2. Быстро смешать негашеную известь (CaO) с алюминиевой пудрой (AL) и с помощью шарового пресса сделать плоские шарики длиной около 4 см;
3. Поместите плоский шар в редукционный бак с высокой температурой 1200 градусов, а затем эвакуируйте восстановительный бак;
4. Алюминиевый порошок и негашеная известь подверглись реакции замещения в условиях вакуума и высоких температур с образованием пара оксида алюминия и металлического кальция;

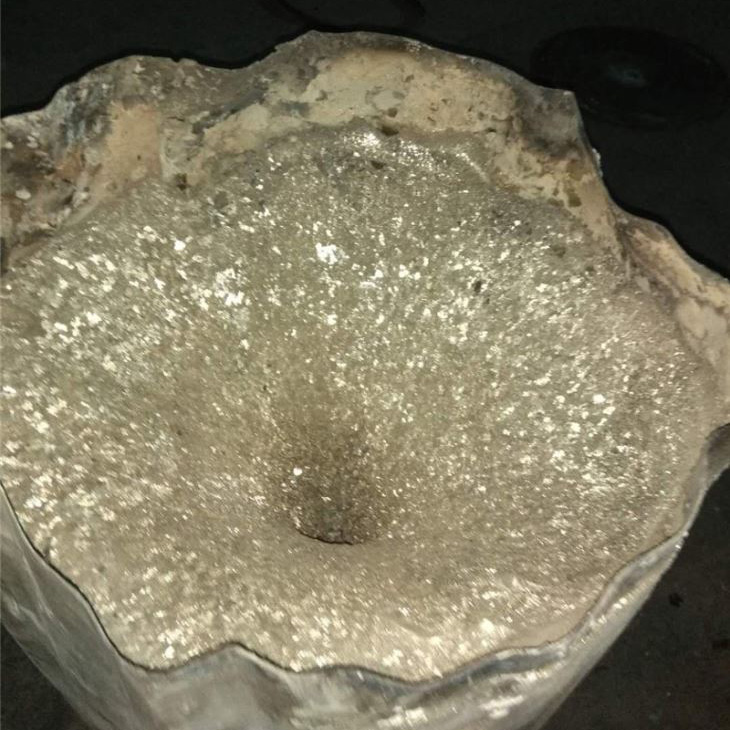

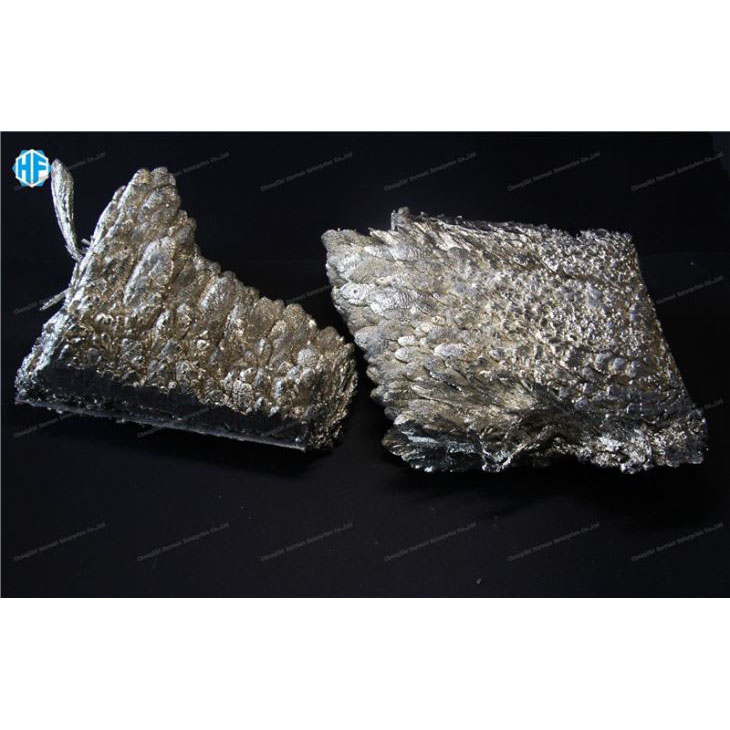

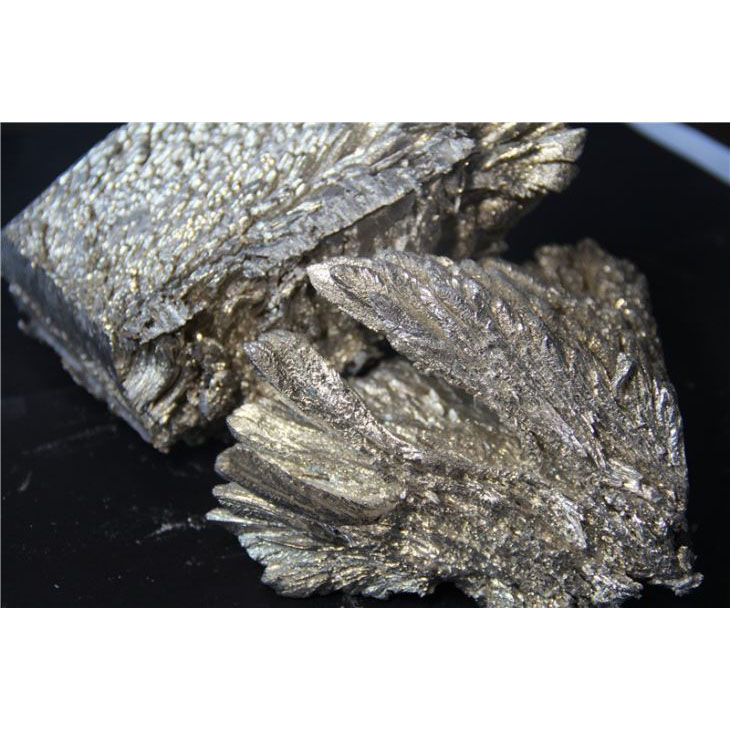

5. Пары металлического кальция конденсируются в водоохлаждаемой секции восстановительного резервуара с образованием кристаллов металлического кальция;
6. После охлаждения кристаллы металлического кальция могут быть переработаны в продукты металлического кальция требуемых спецификаций, такие как частицы металлического кальция и порошок металлического кальция.
Часть вторая: как получить
Как правило, существует три способа получения металлического кальция высокой чистоты. Восстановительный метод, электролитический метод и кальциевое рафинирование
1. Восстановительный метод является основным методом получения металлического кальция. Как правило, в качестве сырья используется известняк, прокаленный до оксида кальция, а алюминиевый порошок используется в качестве восстановителя. Прокаленный измельченный оксид кальция и алюминиевый порошок (восстановитель) равномерно смешивают в определенной пропорции, прессуют в блок и реагируют при вакууме 0,01 и температуре 1050-1200°С с образованием паров кальция и алюмината кальция (глинозема). восстановленные пары кальция кристаллизуются при 750-400°С. Кристаллизованный кальций плавится под защитой аргона с получением плотного слитка кальция. Степень извлечения кальция, полученного методом восстановления, обычно составляет около 60%.
2. Более ранний метод электролиза кальция является контактным методом. В этом методе большой расход сырья, высокая растворимость металлического кальция в электролите, низкий выход по току, низкое качество продукта (около 1% хлора) и т. д. Для устранения этих недостатков позже контактный метод усовершенствован до метода электролиза с жидким катодом.
3. Очищение кальция. Кальций высокой чистоты можно получить после дальнейшей обработки промышленного кальция путем перегонки в высоком вакууме. Как правило, температуру перегонки контролируют на уровне 780-820°С, а степень вакуума составляет 1×10-4. Дистилляционная обработка менее эффективна при очистке хлорида от кальция. Соединения азота можно добавлять при температуре ниже температуры перегонки с образованием двойных солей. Путем добавления нитридов и очистки вакуумной перегонкой сумма примесных элементов хлора, марганца, меди, железа, кремния, алюминия, никеля и т. д. в кальции может быть снижена до 1000-100 частей на миллион, то есть 99,9% -99,99% высокой чистоты. кальций металлический.
Часть третья: основные данные
|
Ca Мин.% |
Примеси макс.% |
||||||
|
Аль |
Cu |
мг |
Fe |
Мн |
N |
Си |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
Тип два: Ca Min99,5%
|
Ca Мин.% |
Примеси макс.% |
||||||
|
Аль |
Cu |
мг |
Fe |
Мн |
N |
Си |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Тип третий: Ca мин. 99,85%
|
Ca Мин.% |
Примеси макс.% |
||||||
|
Аль |
Cu |
мг |
Fe |
Мн |
N |
Си |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Тип четвертый: Ca мин. 99,95%
|
Ca Мин.% |
Примеси макс.% |
||||||
|
Аль |
Cu |
мг |
Fe |
Мн |
N |
Си |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Часть четвертая: Форма

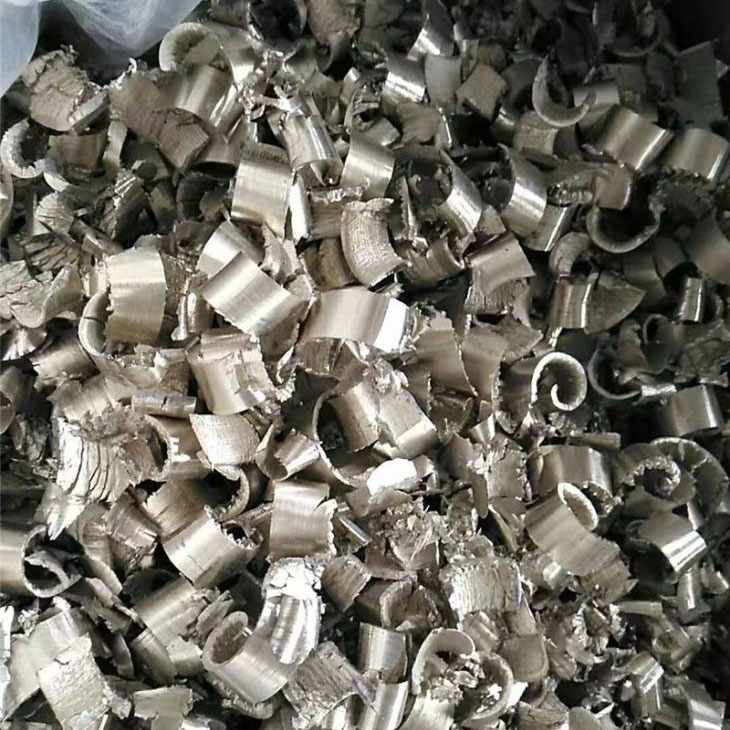

Токарная обработка: 80 кг / новые барабаны, 6,4 тонны / 80 барабанов / 20 футов FCL; 12,8 тонн/160 барабанов/40 дюймов FCL

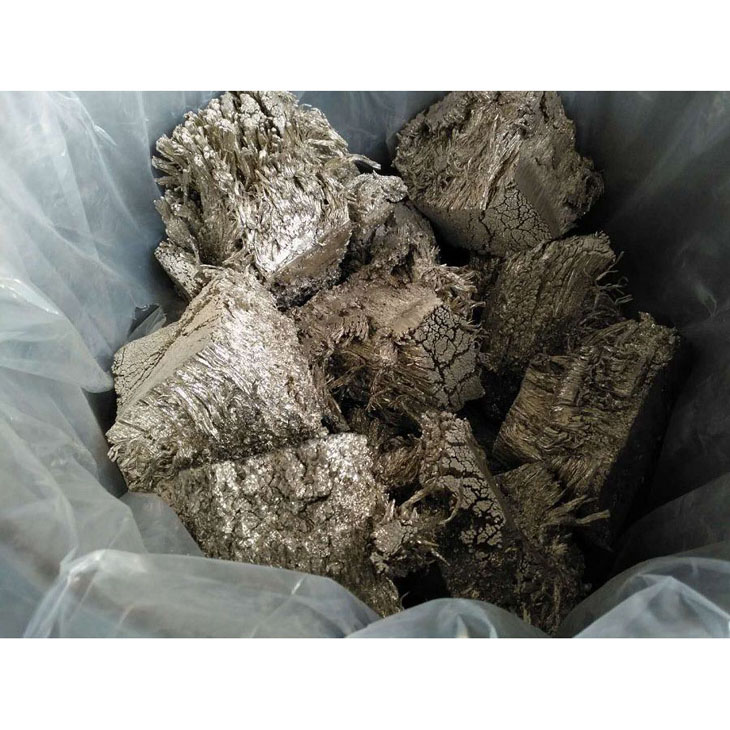

Куски: 125 кг/новые барабаны; 10MT/80 барабанов/20 футов FCL; 20 тонн/160 барабанов/40 дюймов FCL

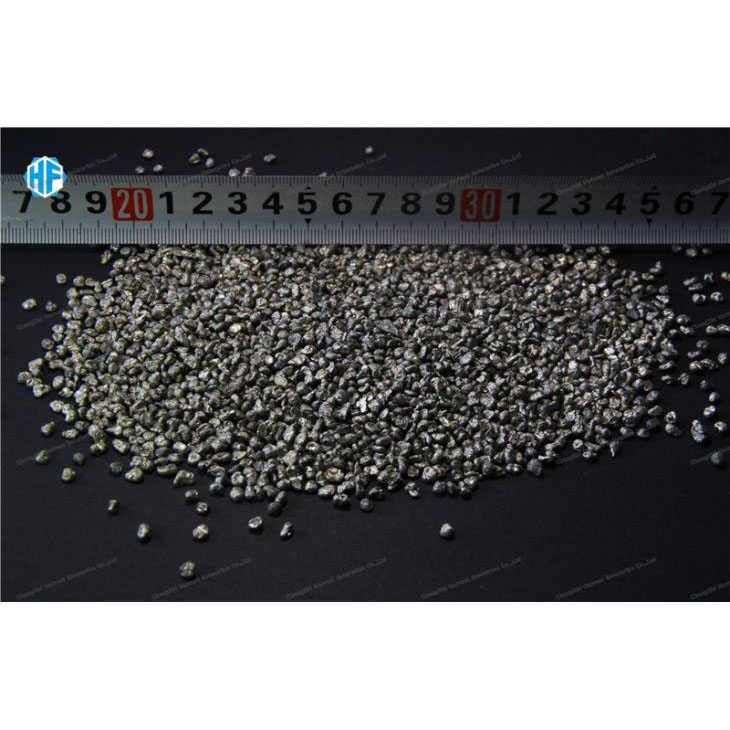

Гранулы: 175 кг/новые барабаны; 14MT/80 барабанов/20 футов FCL; 28 тонн/160 барабанов/40 дюймов FCL
(Внимание: внутренние барабаны покрыты двумя слоями пластиковой пленки. Все барабаны прошли испытания ООН, заряжены аргоном)
